Windows平台下Skia使用技巧二

2019-09-30

www.qt-ui.com 原创技术文章

在上一篇文章中我们介绍了如何在一张内存位图上使用Skia进行绘制。

这里我们将介绍Skia的文字绘制处理方法。文字处理一直是一个比较复杂的处理流程，计算机需要把文字进行栅格化处理，然后变成图片绘制到窗口上。目前开源的文字栅格化库如FreeType库，就是专门将文字转换成图片的栅格化库。

Skia当中文字处理也比较麻烦，只能绘制单行文字，所以所有的换行处理，对齐处理都需要我们自己进行计算。

下面我们演示文字的绘制流程：

首先需要定义个painter对象。

SkPaint paint;
paint.setAntiAlias(true);

if (isLCD)
{
    paint.setLCDRenderText(true);
}
else
{
    paint.setSubpixelText(true);
}
paint.setTextEncoding(SkPaint::kUTF16_TextEncoding);

setAntiAlias 打开文字抗锯齿特性 setLCDRenderText 会让字体显示得更加浑厚一些，也更加清晰，但是需要注意的是如果文字的背景是透明的，那么会出现透明混合异常，此时我们需要把LCD字体特性关闭掉。

setTextEncoding 提交给skia的文字字符串的格式为Unicode

        paint.setColor(color);

        BYTE style = SkTypeface::kNormal;
        if (isBold)
        {
            style |= SkTypeface::kBold;
        }

        if (isItalic)
        {
            style |= SkTypeface::kItalic;
        }

以上代码依次设置文字颜色，粗体和斜体

        SkTypeface *typeFace = SkTypeface::CreateFromName(fontFamily, (SkTypeface::Style)style);
        paint.setTypeface(typeFace);
        paint.setTextSize(size);

SkTypeface::CreateFromName 用来创建字体对象并设置给painter

通过以上的设置之后我们就可以进行文字绘制了。

            s32 txtLength = (s32)wcslen(text);
            _canvas->drawText(text, txtLength * 2, posX, posY, paint);

需要注意的是 drawText 的第二个参数是文本的字节数，不是文字个数，由于是Unicode编码，所以字节数等于文字个数乘以2。

文字的垂直对齐处理需要我们自己在给定的范围内自己计算，靠上，垂直居中，靠下。水平居中Skia可以通过参数进行设置。

水平对齐设置过程如下：

            SkScalar posX = 0;
            SkScalar posY = (SkScalar)y;

            switch (horAlignType)
            {
            case HOR_RIGHT:
                posX = (SkScalar)(x + w);
                paint.setTextAlign(SkPaint::kRight_Align);
                break;
            case HOR_CENTER:
                posX = (SkScalar)(x + w / 2.0);
                paint.setTextAlign(SkPaint::kCenter_Align);
                break;
            case HOR_LEFT:
            default:
                posX = (SkScalar)x;
                paint.setTextAlign(SkPaint::kLeft_Align);
                break;
            }

posX是文字的水平坐标位置。

垂直对齐设置过程如下：我们首先需要得到文字的高度，通过getFontMetrics可以得到字体的高度。

        f32  fontHeight, textHeight;
        SkPaint::FontMetrics metrics;

        paint.getFontMetrics(&metrics);
        fontHeight = -metrics.fAscent;

这里我们得到文字的Ascent，由于是从上往下算的，所以是一个负值，我们换成正值就是字体高度。

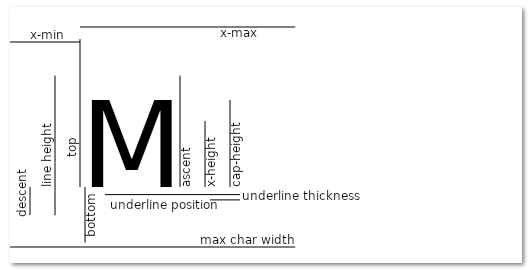

其他FontMetrics字体参数定义请看下图。

然后我们计算垂直位置

            switch (verAlignType)
            {
            case VER_TOP:
                posY = (SkScalar)y + fontHeight;
                break;
            case VER_BOTTOM:
                posY = (SkScalar)(y + h - fontHeight / 2);
                break;
            case VER_MIDDLE:
            default:
                posY = (SkScalar)(y + (h + fontHeight) / 2.0f);
                break;
            }

通过以上的计算我们就可以将文字正确的绘制出来。

下一篇文档我们将介绍多行文字的绘制方法。
